松下汽车电子和机电系统公司(Panasonic Automotive & Industrial Systems Company)将从2016年3月开始量产用于密封及粘合加工用途的材料“激光熔敷用聚对苯二甲酸丁二醇酯(PBT)树脂成型材料”。据介绍，使用该材料可减少车载设备用开关及传感器等的生产工序、提高长期可靠性及设计自由度。

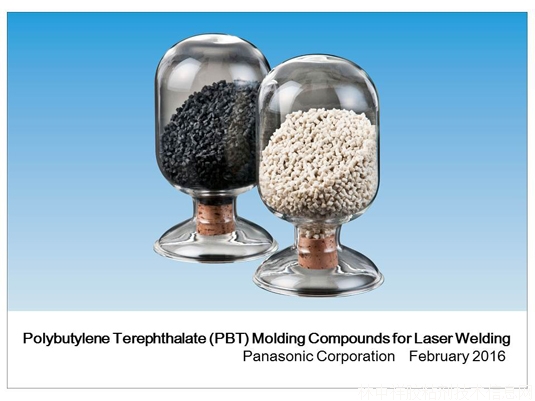

　　激光熔敷用PBT树脂成型材料

　　为了使该材料产品化，该公司开发出了“合金化技术”，利用该技术可高效率透过、吸收激光，瞬间熔融，使海岛构造(含有多种成分的高分子相态的一种)均匀分散。这是混合多种高分子、实现新特性的技术，可利用各种各样的合金化技术手段实现想要得到的特性。凭借这一点，此次产品实现了高达72%的激光透射率，能够利用低输出功率的激光熔敷实施高强度熔敷。在温度85℃、湿度85%Rh的环境下进行1000小时高温高湿测试，以及在-40℃至+100℃环境下进行热循环测试后，即使在水中实施3个大气压的空气加压，也没有空气泄漏现象。并且，使用这种新材料还可省去原来必需的涂敷工序、干燥工序，省去橡胶垫等部件，可缩短前导时间。

　　此外，松下此次还开发了使玻璃纤维随机配向以抑制曲翘的材料改质技术。成型品的曲翘量降到了0.5mm以下，仅为该公司以往产品的1/4。由于激光熔敷部件表面的熔敷强度变得均一，因此不仅可减小量产成型品在防水性及气密性方面的偏差，而且还可满足用其他加工方法难以达到的非对称形状及凹凸等加工要求。

　　另外还开发了防止水解反应的树脂改质技术。支持7mm至100mm的部件。新材料具备耐水性及耐化学药品性，热变形温度为200℃，因此还可在发动机室内使用。在温度85℃、湿度85%Rh环境下实施1000小时高温高湿测试后拉伸强度保持率达到94%，远远高于该公司以往产品的50%。

　　松下将在3月1日至3日于美国加利福尼亚州圣克拉拉举办的“The LED Show”，以及4月6日至8日于东京有明国际会展中心举行的“高功能材料世界展2016”上展出这种新材料。
