2应用实验分析

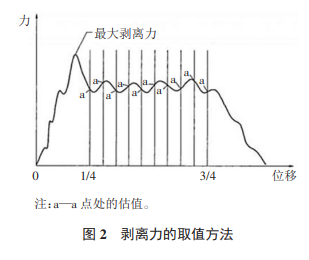

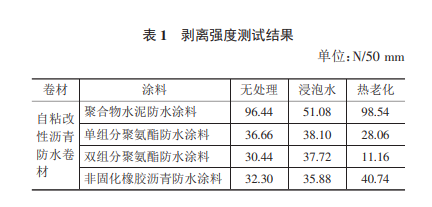

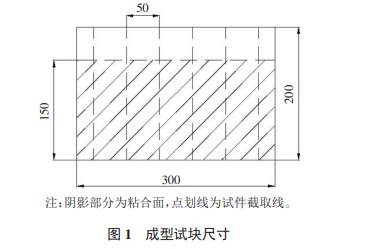

    对上述卷材+涂料的复合试件进行剥离性能试验，记录剥离强度，并进行整理，结果见表1。

2.1自粘聚合物改性沥青防水卷材与聚合物水泥防水涂料

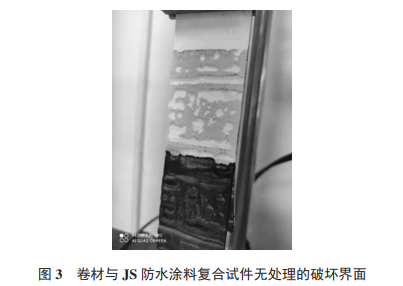

    自粘聚合物改性沥青防水卷材与聚合物水泥防水涂料复合试件无处理的破坏界面见图3。

    从图3可以看出，自粘聚合物改性沥青防水卷材与聚合物水泥防水涂料复合试件无处理时的破坏界面是完整连续的，在聚合物水泥防水涂料表面残留极少量的自粘聚合物改性沥青防水卷材沥青涂盖料和卷材中的“油类”物质。
    而浸泡水168h后自粘改性沥青防水卷材与聚合物水泥防水涂料复合试件剥离强度大幅衰减。
    自粘聚合物改性沥青防水卷材与聚合物水泥防水涂料复合试件经70℃、168h热老化后剥离强度略有提升。

2.2自粘聚合物改性沥青防水卷材与聚氨酯防水涂料

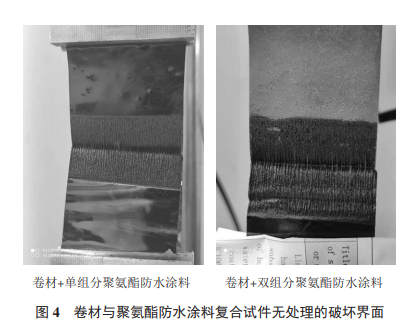

    自粘聚合物改性沥青防水卷材与聚氨酯防水涂料复合试件无处理的破坏界面见图4。

    从图4可以看出，自粘聚合物改性沥青防水卷材与聚氨酯防水涂料复合试件无处理时的破坏界面是完整连续的，且为自粘聚合物改性沥青防水卷材沥青涂盖料的内聚破坏。聚氨酯防水涂料中的游离物质“软化”了自粘聚合物改性沥青防水卷材的沥青涂盖料，使其失去强度大量残留在聚氨酯防水涂料的表面。

    经浸泡水168h后，自粘聚合物改性沥青防水卷材与聚氨酯防水涂料复合试件的剥离强度有微弱的提升，分析可能为试件的复合界面边缘部分和水完全接触，聚氨酯防水涂料中的游离物质分散到水中，从而使自粘聚合物改性沥青防水卷材的自粘层强度有所升高使其剥离强度有微弱提高。
    经70℃、168h热老化后加剧了聚氨酯防水涂料中游离物质的分散，使自粘聚合物改性沥青防水卷材的自粘层强度有所降低，导致剥离强度有所降低。

2.3自粘聚合物改性沥青防水卷材与非固化橡胶沥青防水涂料

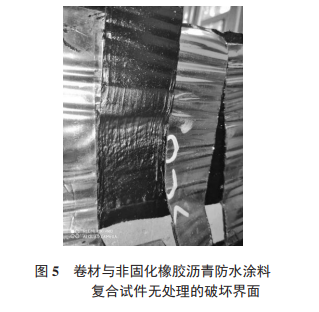

    自粘聚合物改性沥青防水卷材与非固化橡胶沥青防水涂料复合试件无处理的破坏界面见图5。

    从图5可以看出，自粘聚合物改性沥青防水卷材与非固化橡胶沥青防水涂料复合试件无处理时的破坏界面为非固化橡胶沥青防水涂料的内聚破坏，卷材表面残留大量的非固化橡胶沥青防水涂料，并能形成完整涂层，因非固化橡胶沥青防水涂料具有蠕变性、一定的自修复性、复粘性等性能，非常适宜与自粘聚何的渗漏现象。此应用案例表明，MMA是一种优良的防水材料，可以应用于屋面防水中。

    合物改性沥青防水卷材复合使用，且不会对自粘聚合物改性沥青卷材有任何有害的物理和化学作用。
    浸泡水168h后以及经70℃、168h热老化后自粘聚合物改性沥青防水卷材和非固化橡胶沥青防水涂料贴合得更密实。
