这种HPR‑PSA配制物主要包含苯乙烯‑异戊二烯‑苯乙烯共聚物(SIS)和苯乙烯‑丁二烯共聚物(SB)，烃和松香树脂增粘剂，溶剂以及酚醛树脂固化剂。

在未固化前，苯乙烯‑异戊二烯‑苯乙烯共聚物(SIS)和苯乙烯‑丁二烯共聚物(SB)，烃和松香树脂增粘剂提供了标签压敏胶的初始压敏性。

其中，异戊二烯和丁二烯由于较低的Tg和冲切性质而赋予HPR‑PSA粘性和良好的低温可用性，而较高的分子量和/或较高的苯乙烯含量则可以提高内聚强度，改善其粘合性能。但是，过多的苯乙烯会牺牲HPR‑PSA在未固化交联前的压敏性能。

其中，烃树脂还具有使粘合剂在低表面能基材上良好工作的优点。

HPR-PSA的交联固化则是通过酚醛树脂固化剂和SIS/SB来实现。酚醛树脂固化剂包含烷基酚醛和溴化烷基酚醛，常作为天然胶和各种合成橡胶（如SIS、SB）的硫化剂，特别是因不饱和度低而难于硫化的橡胶的硫化剂。

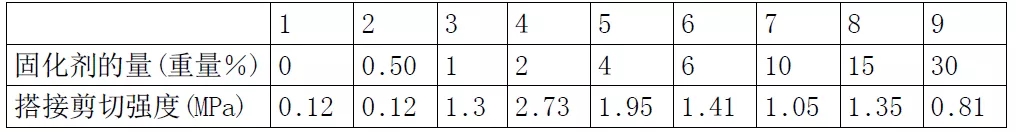

研究者探究了配方中含有不同含量固化剂的HPR‑PSA的搭接剪切强度，如下所示：

随着固化剂含量的增多，HPR-PSA压敏标签的剪切强度呈现先增大而后减小的趋势，当固化剂含量为2%时，剪切强度达到最高值2.73MPa。由此可见，过度交联反而会降低甚至破坏HPR‑PSA的机械性能。
