1.1实验原料

磷酸、环氧丙烷、二苯基甲烷二异氤酸酯、马来酸酐，化学纯，成都市科龙化工试剂厂；丙烯酸-β-羟丙酯，化学纯，无锡市金盛助剂厂；二缩三丙二醇二丙烯酸酯、三羟甲基丙烷三丙烯酸酯，化学纯，成都化夏化学试剂有限公司；2-羟基-2-甲基-苯基丙酮，化学纯，山东摩尔化工有限公司；流平剂EFKA3883、消泡剂EFKA2527，化学纯，广州市洁白化工有限公司；磷酸酯附着力促进剂，自制。

1.2实验仪器及设备

1.3实验过程

1.3.1新型含磷聚氨酯丙烯酸酯活性低聚物的合成

把250mL三口烧瓶中放置于磁力搅拌器上，往瓶中加入55g质量分数85%的磷酸，通氩气2h，在0℃恒温冰水浴温度下搅拌滴加260g环氧丙烷，1h滴完，滴完后升温至25℃反应3h，最后精馏脱除水及过量的环氧丙烷，得到230g磷酸酯三元醇，备用。

氮气氛下取50g上述制备三元醇倒入250mL三颈瓶中，然后加1g三乙胺催化剂，25℃恒温水浴、磁力搅拌下缓慢滴加48g二苯基甲烷二异氤酸酯，1h滴完，然后在相同温度下滴加25g丙烯酸-β-羟丙酯，30min滴完（磷酸酯三元醇、二苯基甲烷二异氤酸酯、丙烯酸-β-羟丙酯三者物质的量比为1:2:2），滴完后保持25℃搅拌反应2h，然后升温至85℃，搅拌反应5h，然后降温至65℃，搅拌条件下加入6g马来酸酐，在65℃下继续搅拌反应6h，得到新型含磷聚氨酯丙烯酸酯低聚物。

1.3.2阻燃型紫外光固化涂膜的制备

紫外光固化涂膜的组成（质量分数，下同）：丙烯酸酯低聚物30%~70%，活性稀释剂15%~40%，附着力促进剂1%~15%，光引发剂1%~6%，助剂0.1%~1%。

制备方法：取该新型含磷聚氨酯丙烯酸酯低聚物为预聚物，室温、搅拌条件下加入适量活性稀释剂，然后加入附着力促进剂、光引发剂、流平剂及消泡剂，50℃加热搅拌2h，得到车用新型阻燃型紫外光固化涂料。

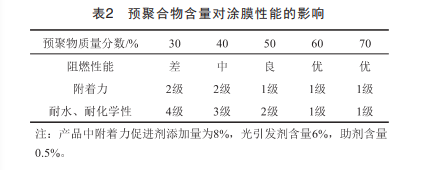

1.3.3性能评价

（1）铅笔硬度测试

按GB/T6739-86标准采用PPH-1型铅笔硬度计进行测试。漆膜固化后将样板放在水平位置，推动硬度逐渐增加的铅笔来测定漆膜表层位置，以表面刚好不出现划痕时的铅笔硬度为该漆膜铅笔硬度值。

（2）附着力测试

按GB/T9286-1998《色漆和清漆划格法附着力试验》标准，采用划格法，用划格器把涂膜表面切割为间隔2mm的10×10的网格，并在网格上贴上胶带，随后保持适当而均匀的速度撕扯胶带。在涂膜三个不同的位置进行附着力测试，脱落网格数为0、小于5%、5%~15%、15%~35%、35%~65%和65%以上，附着力等级分别为1~5级。

（3）耐水性、耐化学性测试

按GB/T1733-1993《漆膜耐水性测定法》，（23±2）℃下，蒸馏水浸泡24h；按GB1763-1979《漆膜耐化学试剂性测定法》，（25±1）℃下，5%乙酸、5%NaHCO3、10%乙醇及5%NaCl液滴滴至漆膜表面24h。1级：无明显变化；2级：轻微发白发胀，可恢复；3级：发白发胀，不可恢复；4级：发白粉化，不可恢复。
